Jeep Wrangler
Postitatud: 02.03.2017 20:38
Postitas yllar
Uueks projektiks olen võtnud 1/10 Jeep Wrangleri, osaliselt seetõttu, et vedelema on jäänud Tamiya sillad ja teine 3-käiguline kast. Teiseks põhjuseks on juba tekkinud kirg
Hetke seisuga on olemas enamus materjalid, väga palju on alles jäänud vidinaid just pärit teistest projektidest.
Kuna ma hetkel tegelen kolme masinaga korraga, siis on piiratud wrangleri ehitamisele jääv aeg.

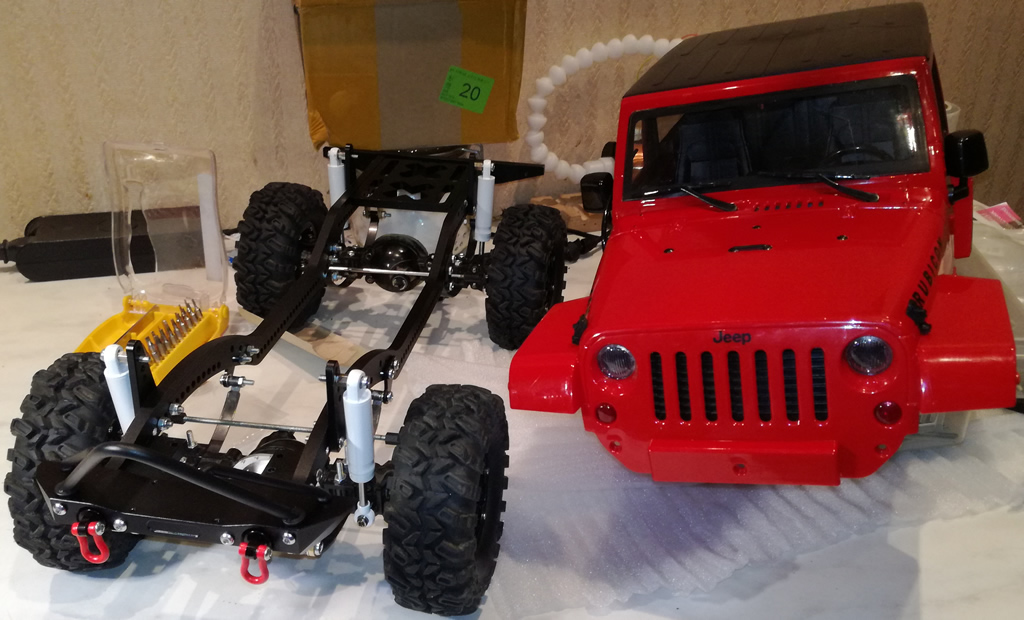

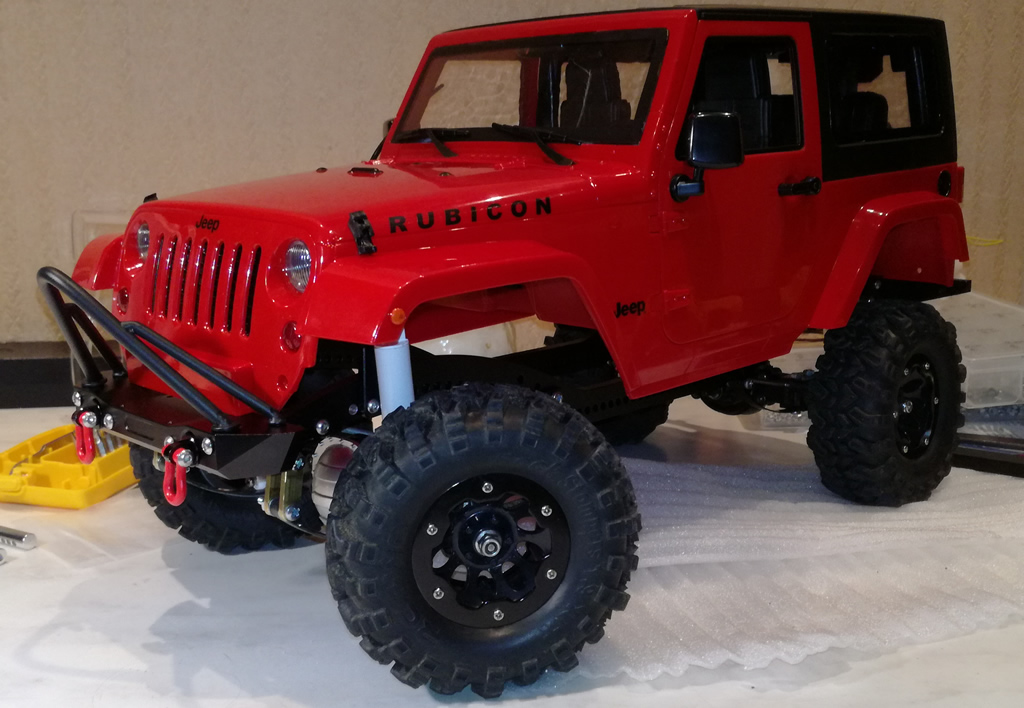

Praegune seis:
- w_01.jpg (219.9 KiB) Vaadatud 19084 korda
- w_02.jpg (219.02 KiB) Vaadatud 19084 korda
Re: Jeep Wrangler
Postitatud: 04.03.2017 12:32
Postitas yllar

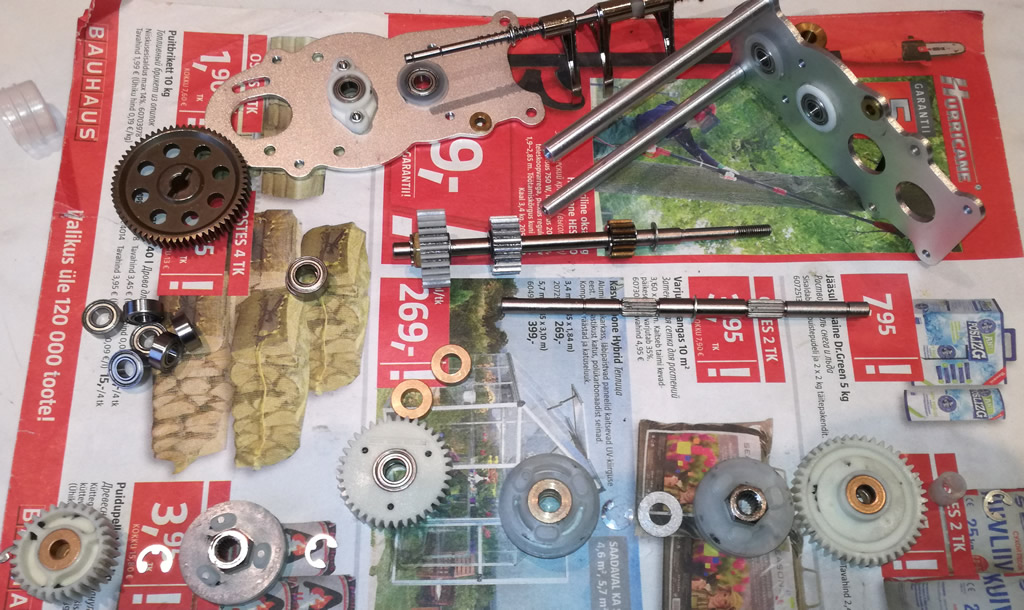

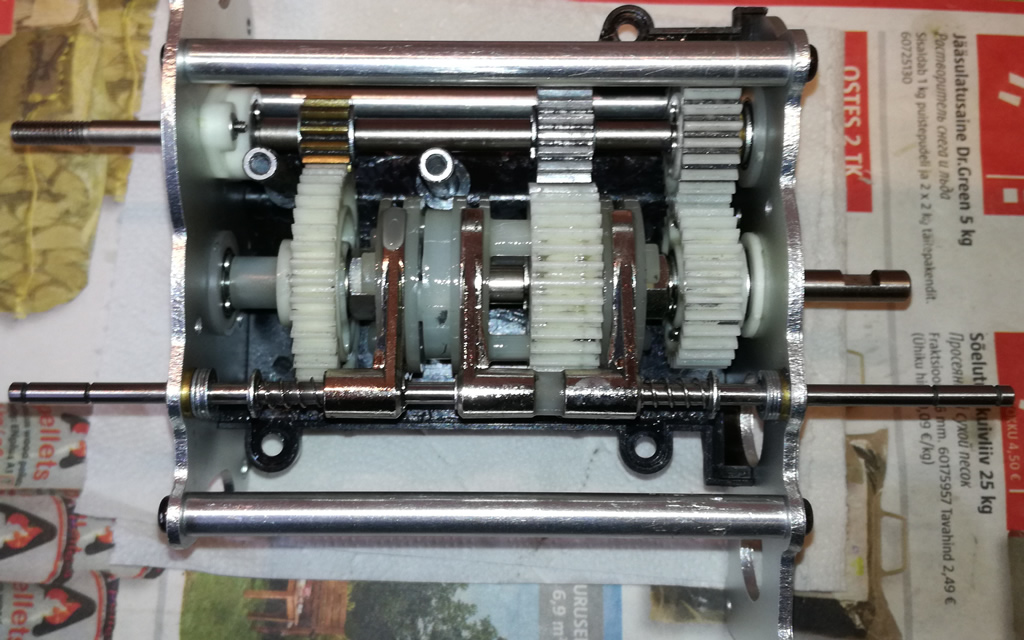

Võtsin lahti vana fordi käigukasti, et hammakad puhastada ja välja vahetada messingust laagrid kuullaagrite vastu. Kasti on vaja veidi modifitseerida, et sobiks wrangleri raamiga kokku, aga sellest hiljem.
- w_03.jpg (224.54 KiB) Vaadatud 19043 korda
- w_04.jpg (225.29 KiB) Vaadatud 19043 korda
Re: Jeep Wrangler
Postitatud: 26.03.2017 07:53
Postitas yllar

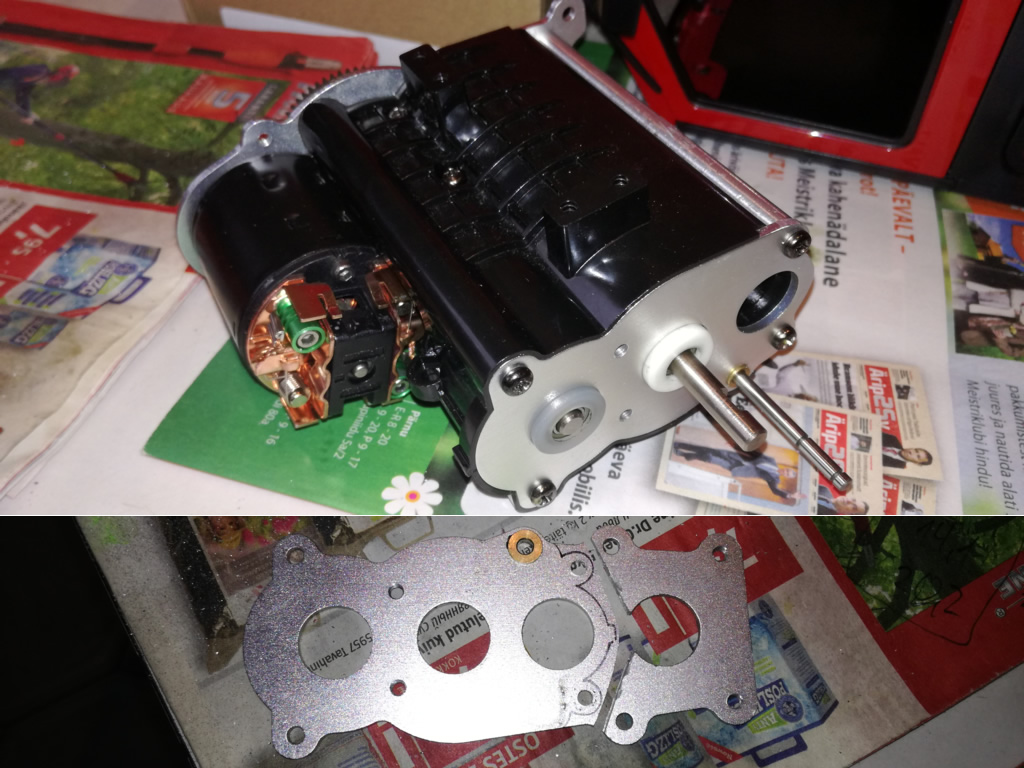

Moditud käigukast:
- w_05.jpg (235.61 KiB) Vaadatud 18898 korda

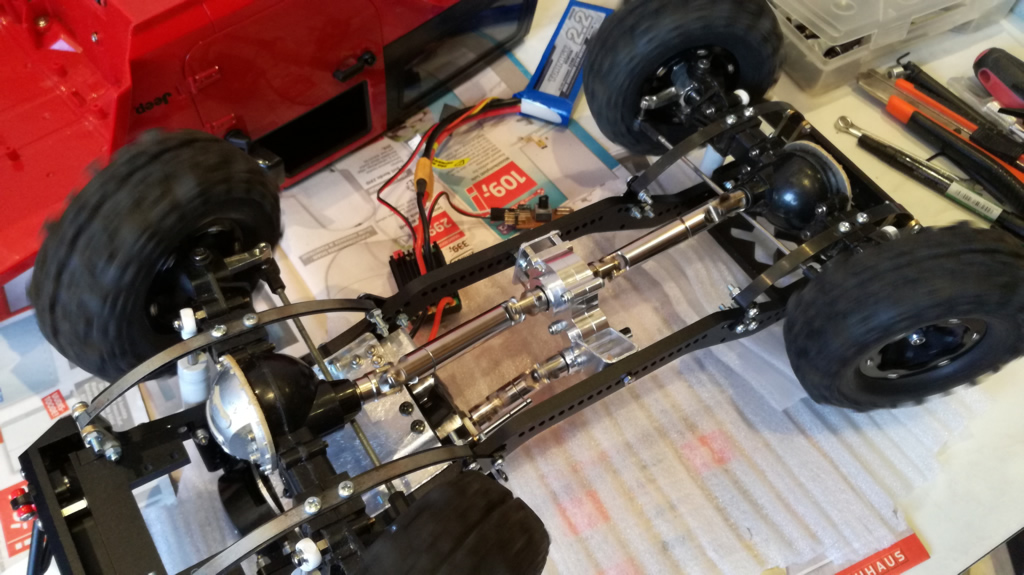

Käigukast ja reduktor raami küljes, gardaanid parajaks lõigatud:
- w_06.jpg (220.57 KiB) Vaadatud 18897 korda
Re: Jeep Wrangler
Postitatud: 11.06.2017 19:37
Postitas yllar
Re: Jeep Wrangler
Postitatud: 11.06.2017 19:39
Postitas yllar

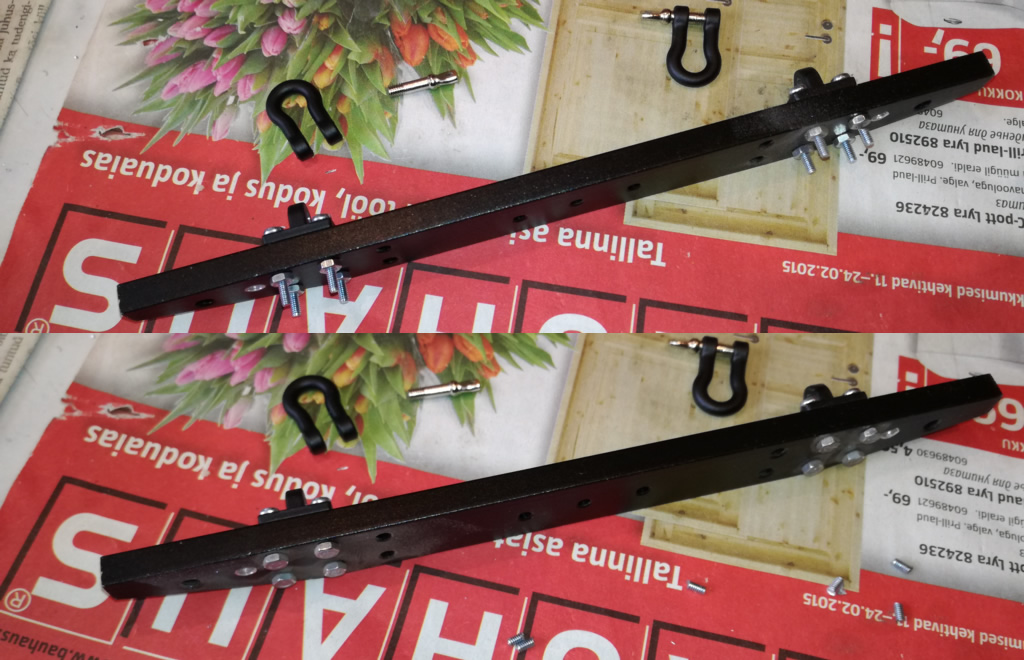

- w_10.jpg (236.4 KiB) Vaadatud 18472 korda

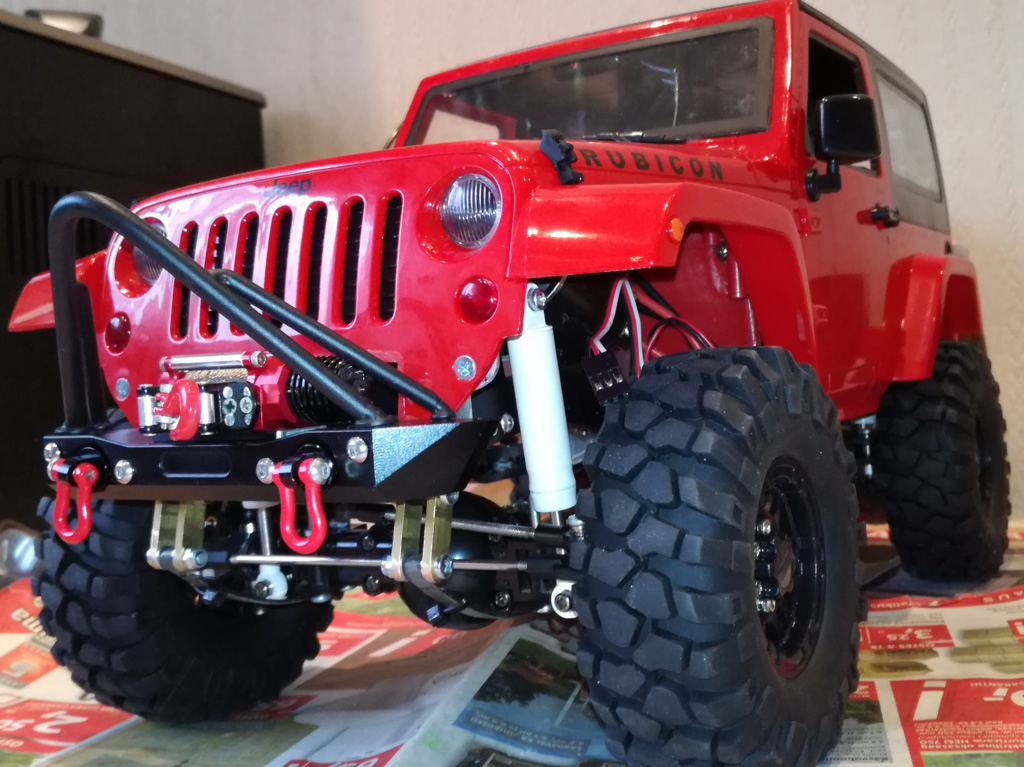

- w_11.jpg (225 KiB) Vaadatud 18472 korda

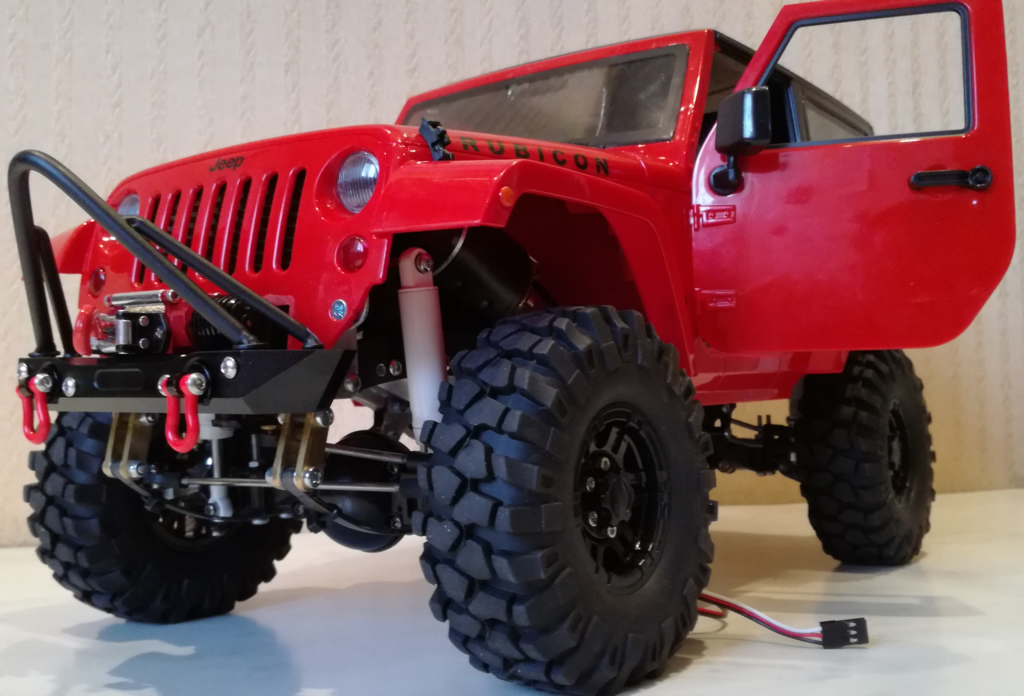

- w_12.jpg (238.67 KiB) Vaadatud 18472 korda
Re: Jeep Wrangler
Postitatud: 11.06.2017 19:41
Postitas yllar

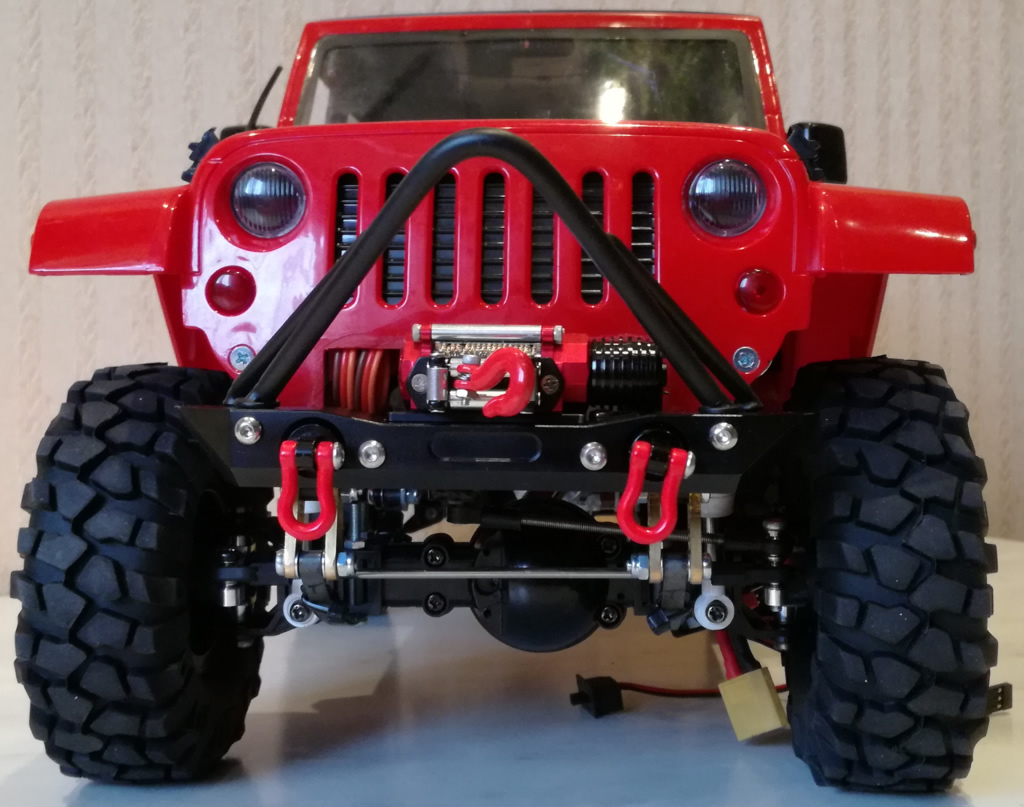

- w_13.jpg (228.43 KiB) Vaadatud 18472 korda

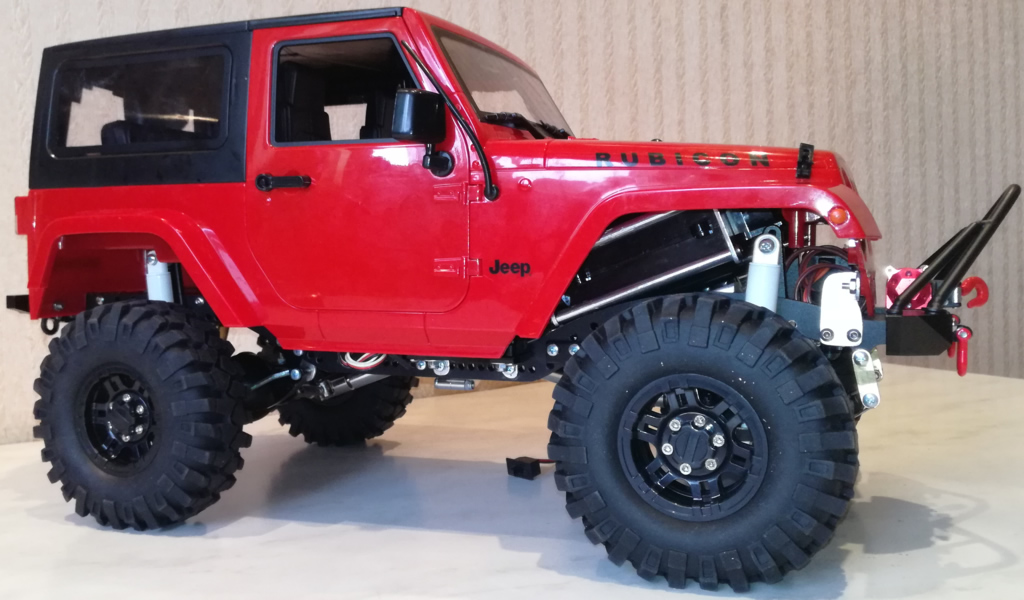

- w_14.jpg (231.6 KiB) Vaadatud 18472 korda

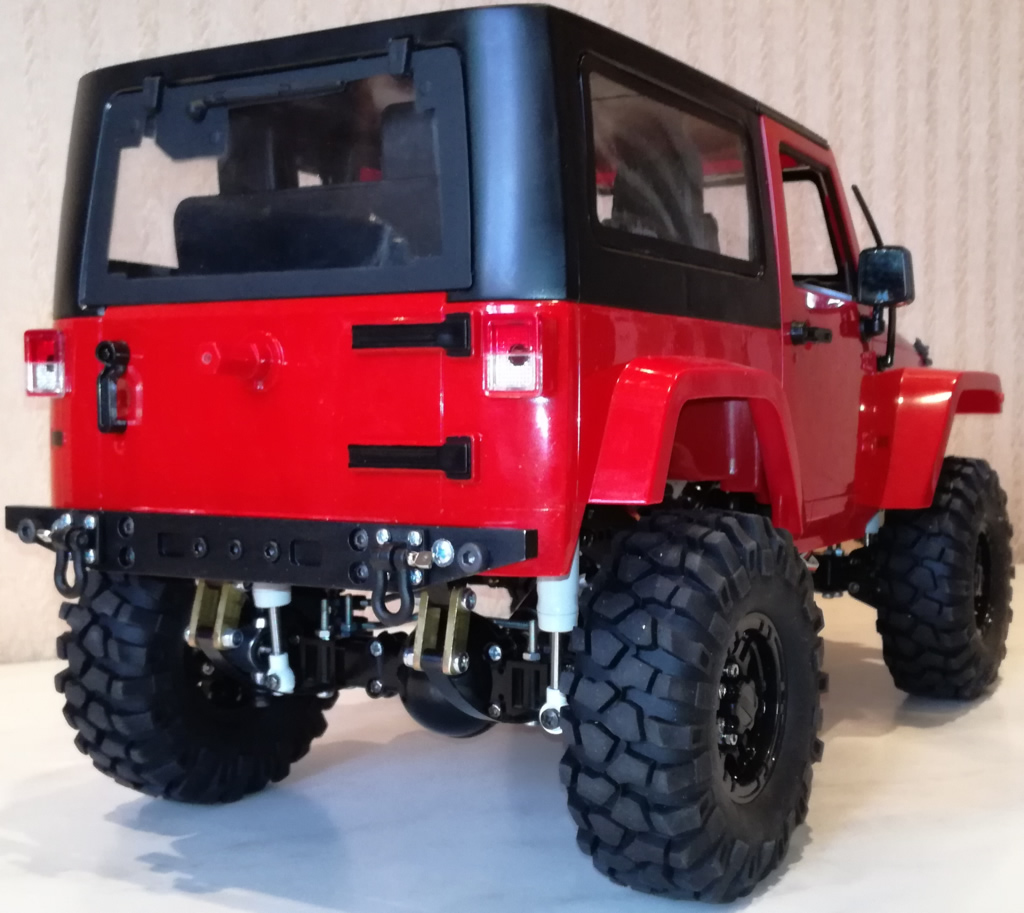

- w_15.jpg (226.72 KiB) Vaadatud 18472 korda
Re: Jeep Wrangler
Postitatud: 29.03.2020 07:40
Postitas yllar
Vahepeal on palju aega mööda läinud ja masin on pisemaid parendusi juurde saanud.
Otsustasin, et aeg on mõningaid pilte jagada.

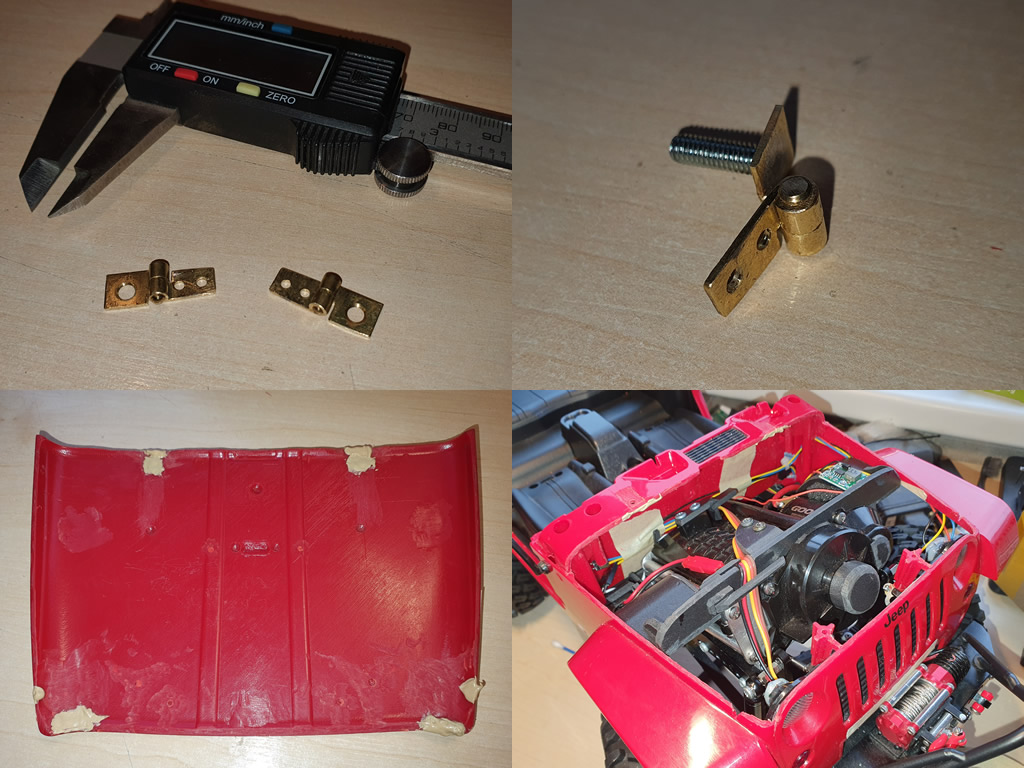

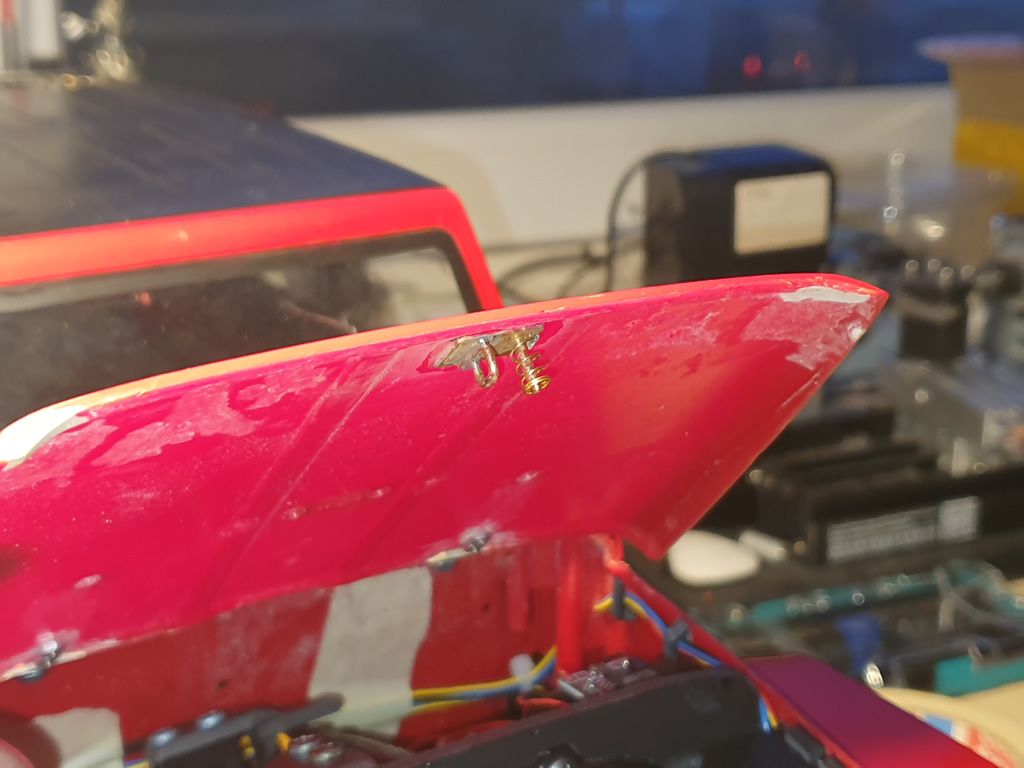

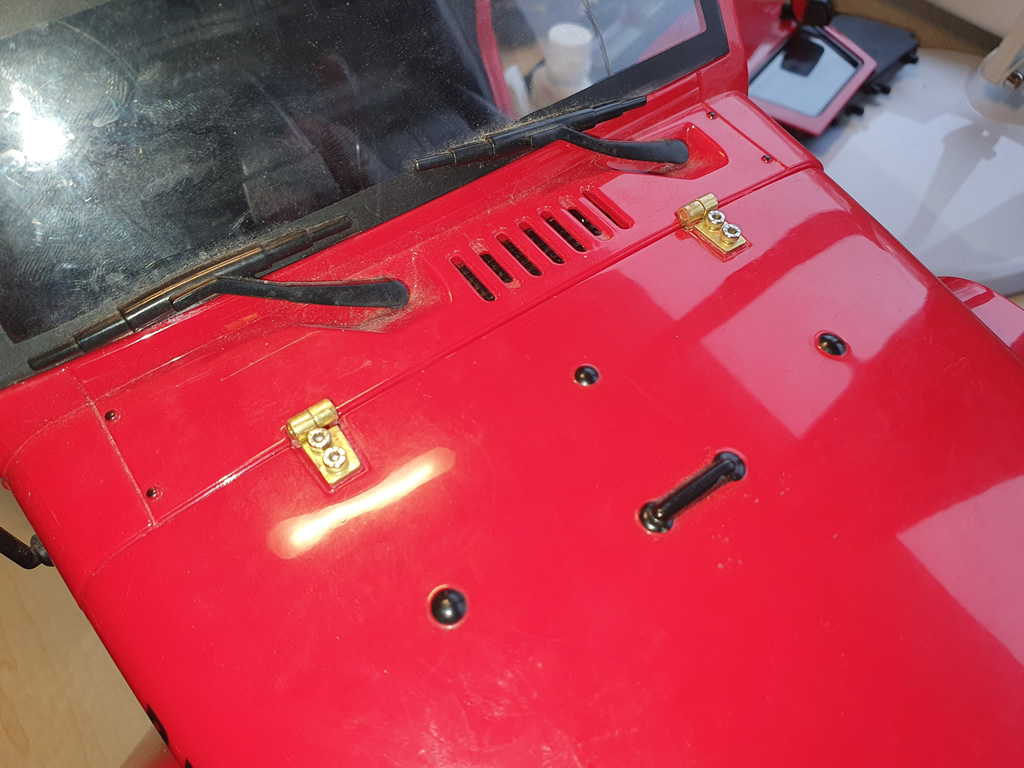

Otsustasin kapoti lahti lõigata, et elektroonika juhtmetele parem ligipääs oleks ja lisaakule hea koht saada.
- w_16.jpg (215.9 KiB) Vaadatud 8352 korda
- w_17.jpg (217.4 KiB) Vaadatud 8352 korda
- w_18.jpg (171.47 KiB) Vaadatud 8352 korda
Re: Jeep Wrangler
Postitatud: 29.03.2020 07:43
Postitas yllar
Re: Jeep Wrangler
Postitatud: 29.03.2020 08:22
Postitas yllar
Re: Jeep Wrangler
Postitatud: 29.03.2020 08:23
Postitas yllar

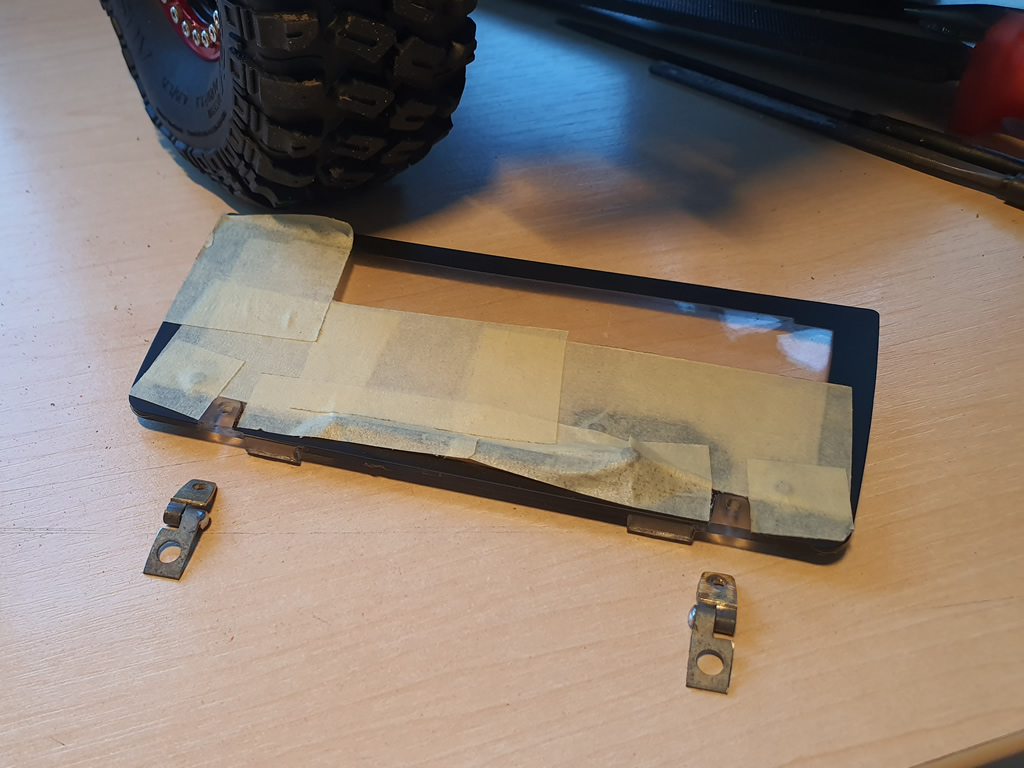

- w_25.jpg (194.16 KiB) Vaadatud 8349 korda

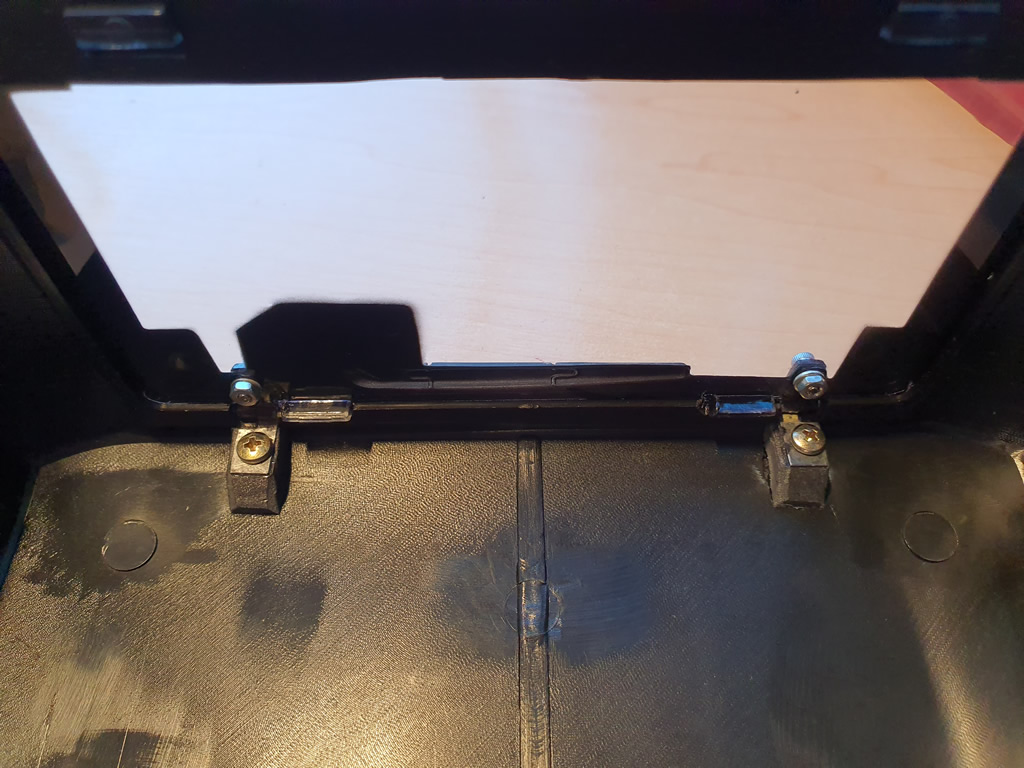

- w_26.jpg (175.39 KiB) Vaadatud 8349 korda

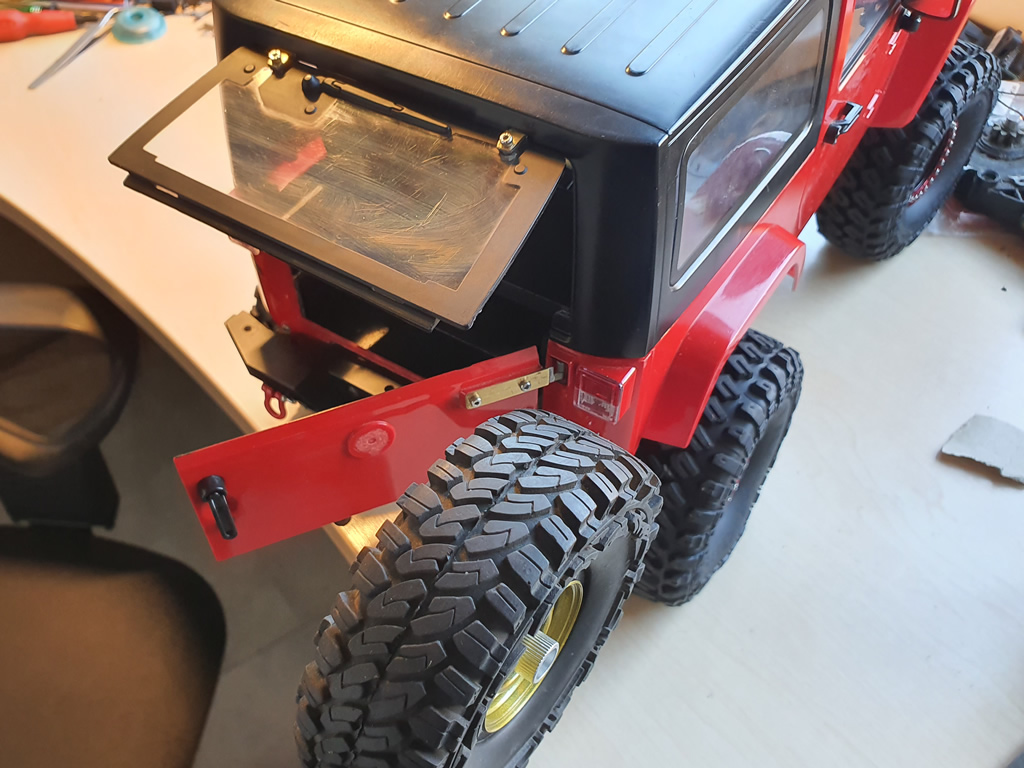

- w_27.jpg (227.35 KiB) Vaadatud 8349 korda
Re: Jeep Wrangler
Postitatud: 29.03.2020 08:30
Postitas yllar

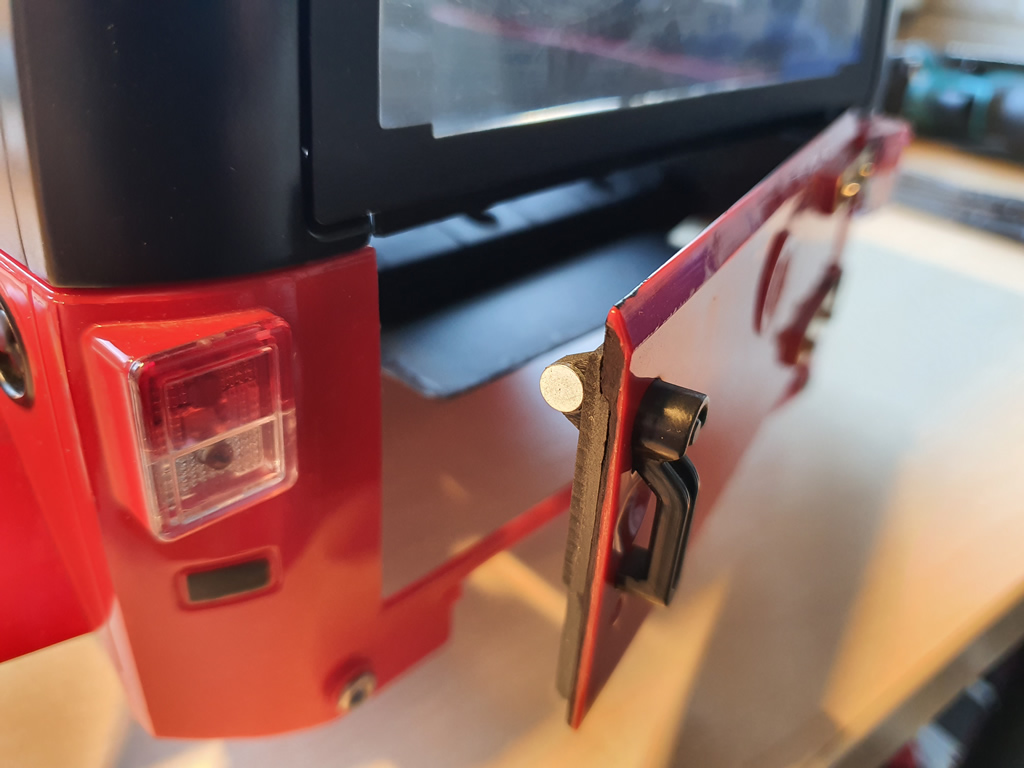

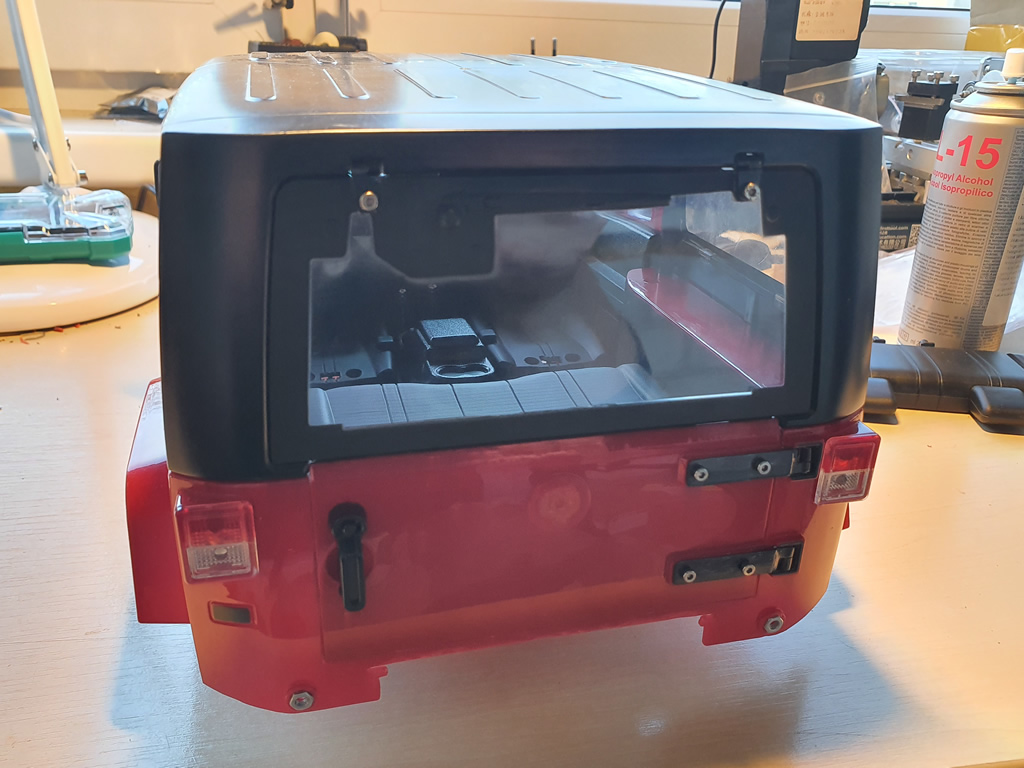

Tagaluuki hoiab "lukus" kaks magnetit
- w_28.jpg (159.44 KiB) Vaadatud 8348 korda
- w_29.jpg (194.17 KiB) Vaadatud 8348 korda

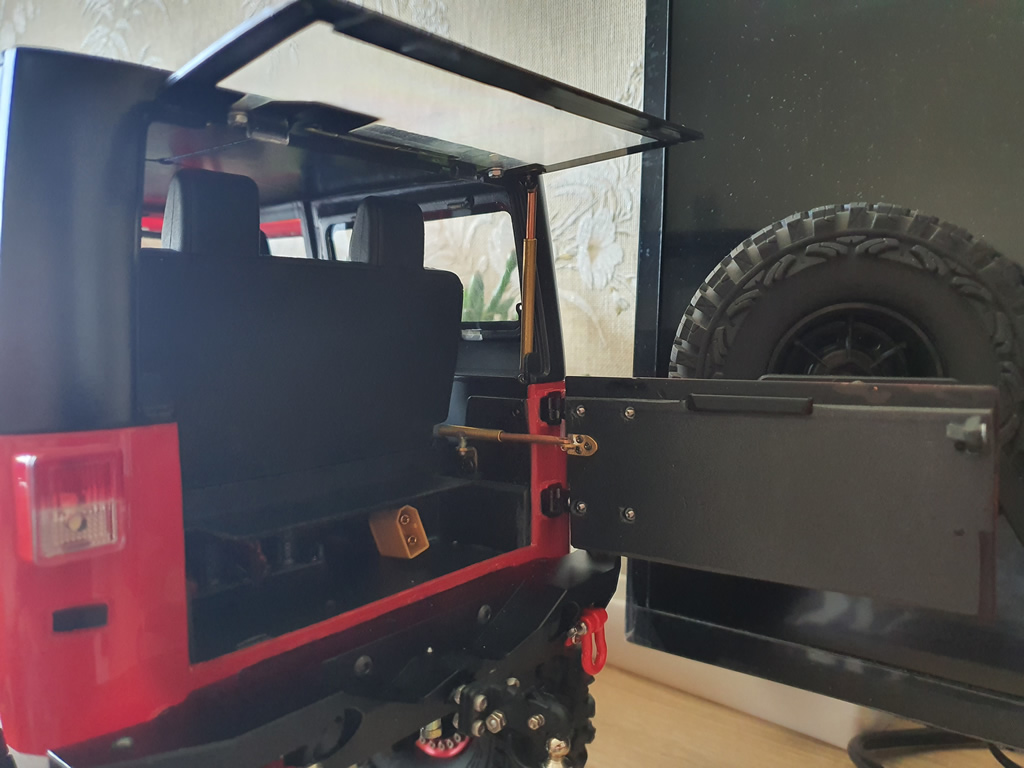

Alumise luugi piirik lisatud, et ei saaks üle väänata. Ülemisele luugile lisatud "amortisaator", mis hoiaks seda üleval.
- w_30.jpg (162.86 KiB) Vaadatud 8348 korda
Koostis: 3mm avaga messing toru, 4mm2 vasktraat, välgumihkli vedru
Re: Jeep Wrangler
Postitatud: 29.03.2020 08:47
Postitas yllar

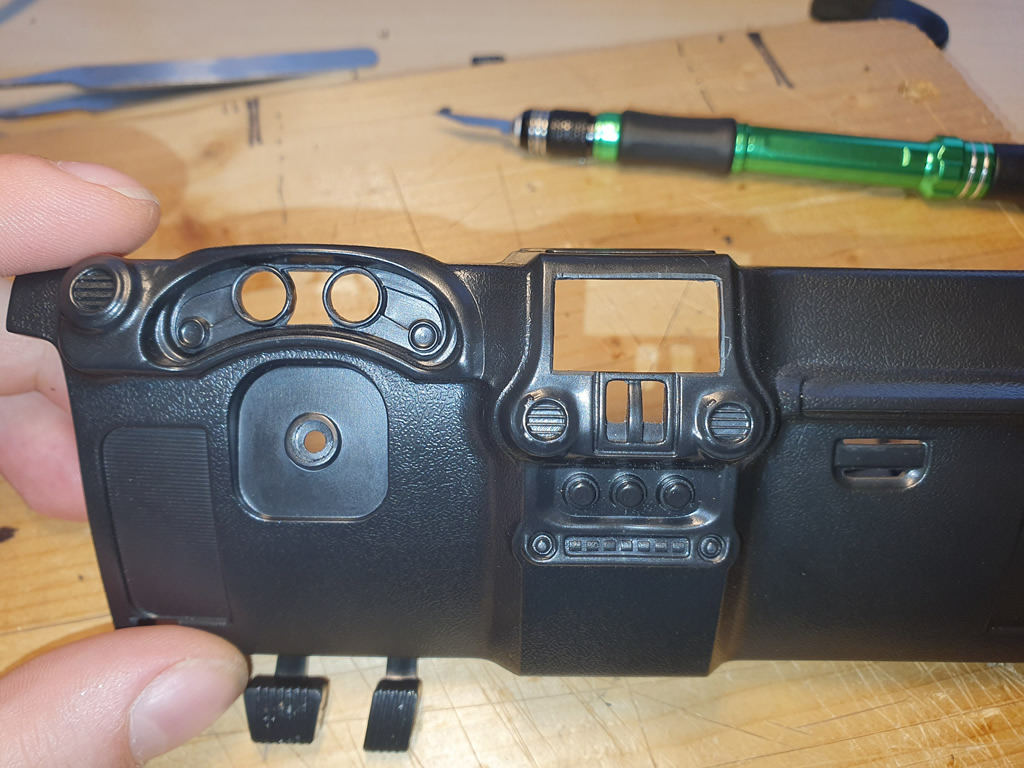

Spidoploki ja meediasüsteemi ehitus
- w_31.jpg (185.65 KiB) Vaadatud 8347 korda

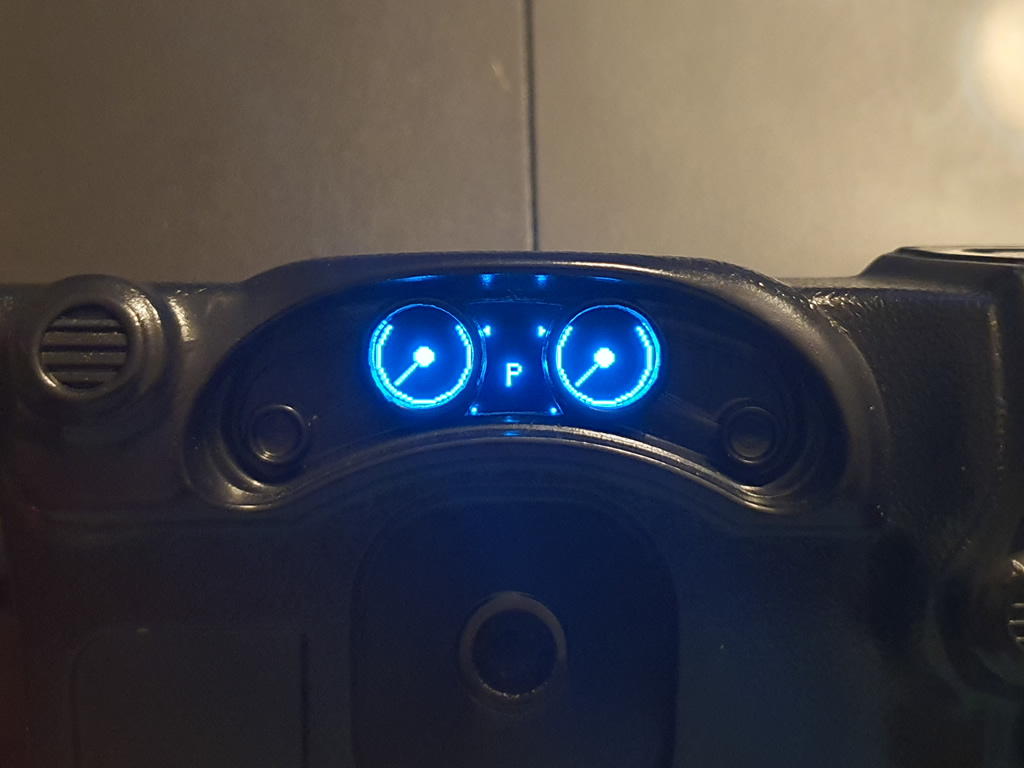

Arduino mini + 128x32 OLED
- w_32.jpg (162.32 KiB) Vaadatud 8347 korda

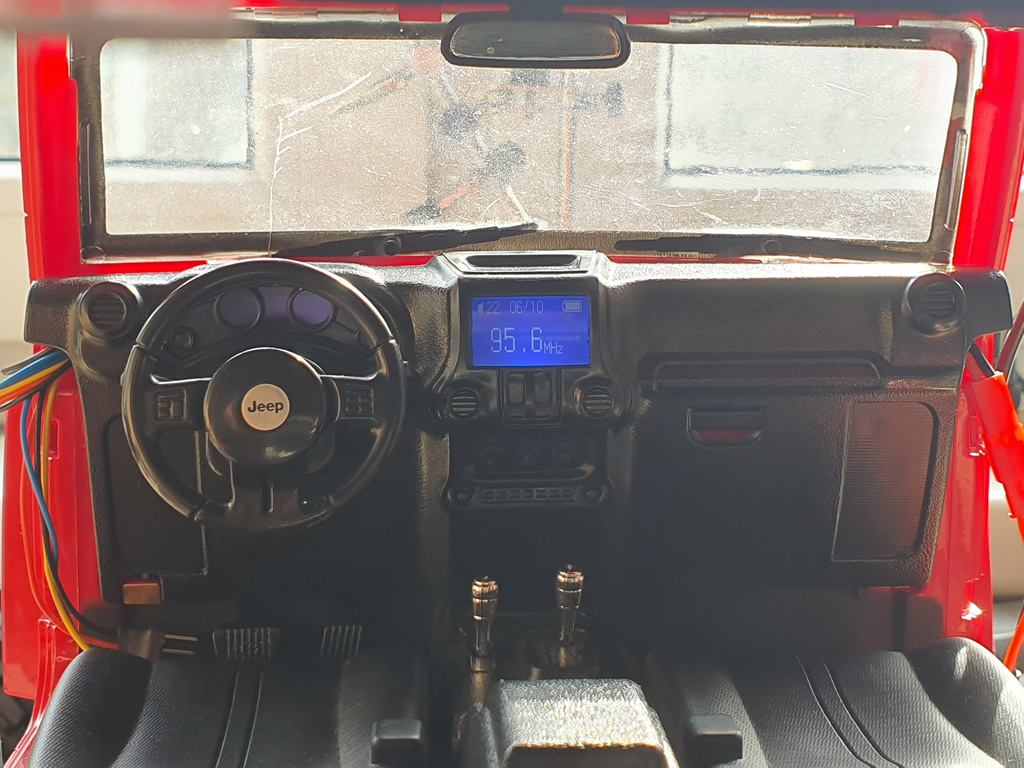

Meediasüsteemi imiteerib miniatuurne mp3+FM pleier
- w_33.jpg (205.89 KiB) Vaadatud 8347 korda
Tegelikuses toimib ka. Salongis hetkel 2x2W kõlarid, uste sisse tuleb 2x1.8W kõlarid, tagumise istme taha tuleb 2x5W bassikad
Re: Jeep Wrangler
Postitatud: 29.03.2020 09:04
Postitas yllar

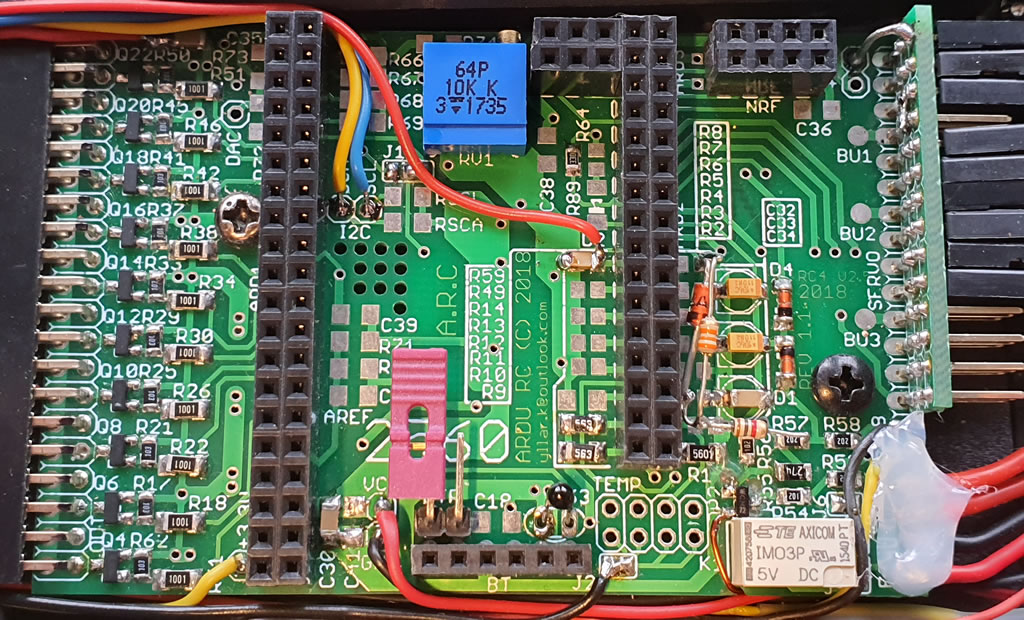

Kogu elektroonikat kontrollib see:
- w_34.jpg (236.46 KiB) Vaadatud 8346 korda
Ajuks on arduino mega mini plaat. Raadiosidet peab NRF2401 võimendiga moodul. Programmeerimist saab teha üle bluetoothi või otse kaabliga. Auto pardal on 4x step-down moodulit (1x 3.3V, 2x 5V, 1x6V).
Kasutatavad väljundid:
5x 5A sot223 mosfet
15x 1A sot223 mosfet
10x servode juhtimine
lisaks hulgaliselt IO pinne mida saab veel kasutusele võtta
Re: Jeep Wrangler
Postitatud: 30.03.2020 12:11
Postitas yllar
Re: Jeep Wrangler
Postitatud: 03.04.2020 06:55
Postitas yllar

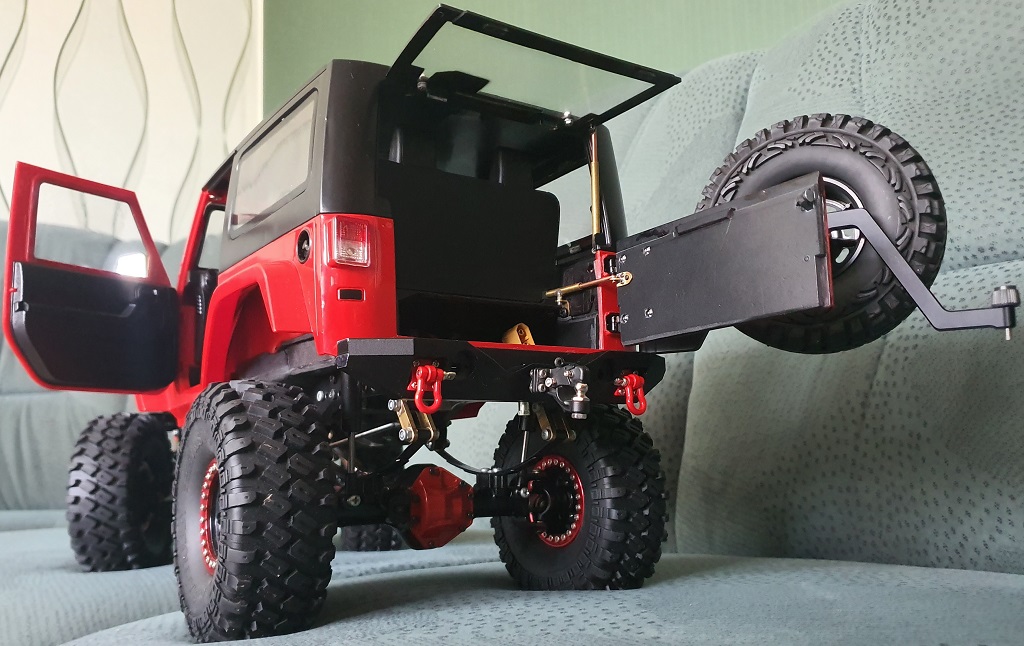

Pilt räägib enda eest
- w_38.jpg (230.9 KiB) Vaadatud 8285 korda

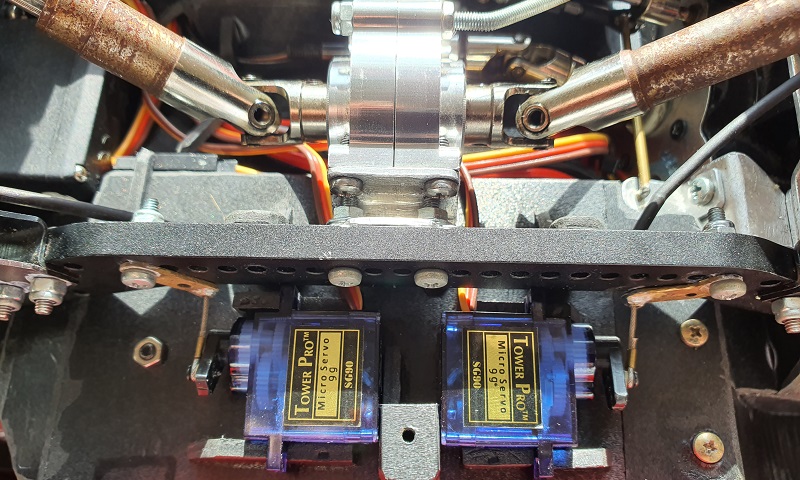

Puldist saab valida eraldi, millise difri lukustan või avan
- w_39.jpg (197.66 KiB) Vaadatud 8285 korda

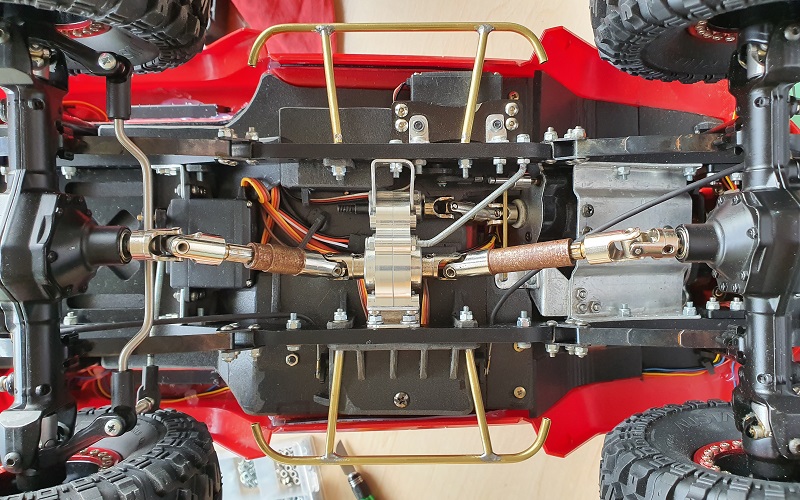

Lisatud küljerauad
- w_40.jpg (222.5 KiB) Vaadatud 8285 korda
