Jeep Wrangler

[yllar]

Uueks projektiks olen võtnud 1/10 Jeep Wrangleri, osaliselt seetõttu, et vedelema on jäänud Tamiya sillad ja teine 3-käiguline kast. Teiseks põhjuseks on juba tekkinud kirg
Hetke seisuga on olemas enamus materjalid, väga palju on alles jäänud vidinaid just pärit teistest projektidest.
Kuna ma hetkel tegelen kolme masinaga korraga, siis on piiratud wrangleri ehitamisele jääv aeg.

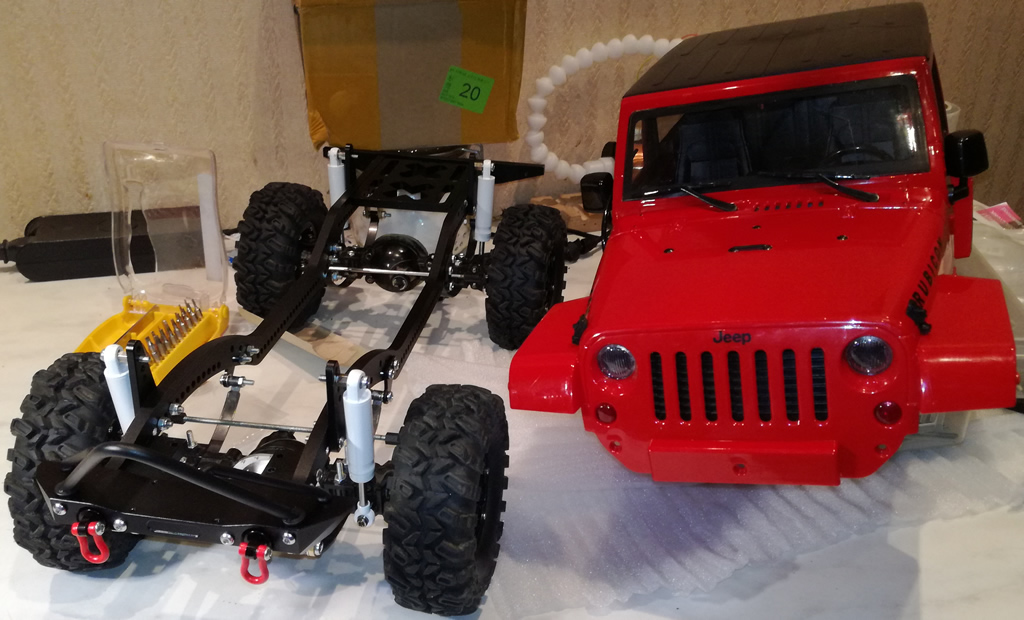

Praegune seis:



[yllar]

Võtsin lahti vana fordi käigukasti, et hammakad puhastada ja välja vahetada messingust laagrid kuullaagrite vastu. Kasti on vaja veidi modifitseerida, et sobiks wrangleri raamiga kokku, aga sellest hiljem.



[yllar]

Moditud käigukast:


Käigukast ja reduktor raami küljes, gardaanid parajaks lõigatud:


[yllar]

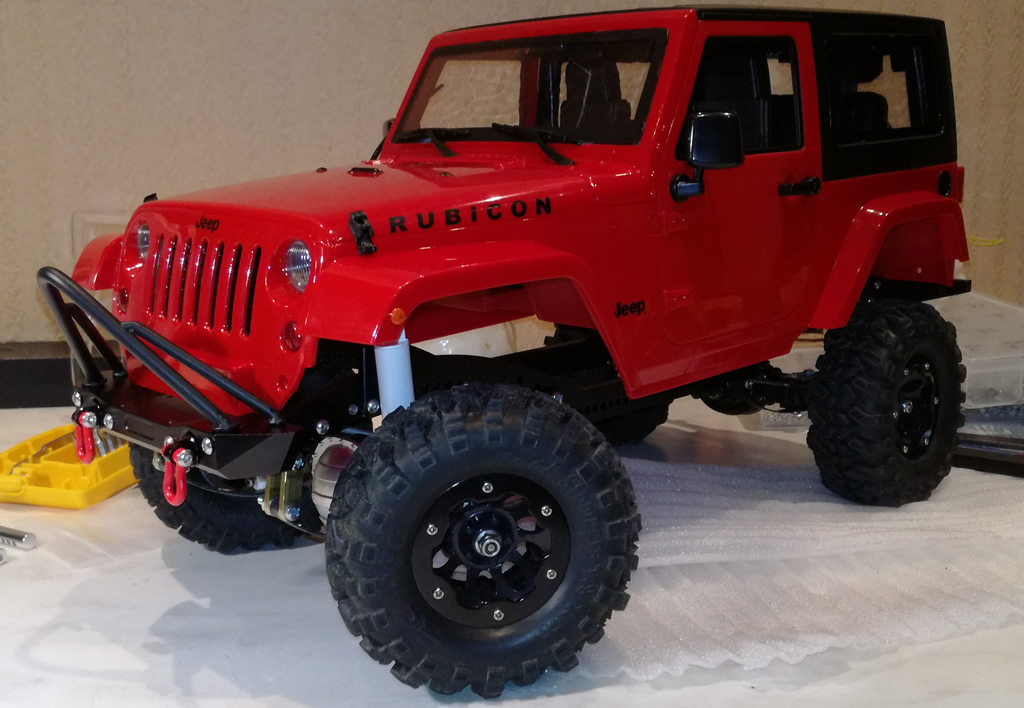

Vahepeal on olnud aega ehitamiseks:




[yllar]




[yllar]




[yllar]

Vahepeal on palju aega mööda läinud ja masin on pisemaid parendusi juurde saanud.
Otsustasin, et aeg on mõningaid pilte jagada.

Otsustasin kapoti lahti lõigata, et elektroonika juhtmetele parem ligipääs oleks ja lisaakule hea koht saada.




[yllar]

Muidugi lahti käiva kapoti jaoks tuli ka lukustus teha...




[yllar]

Lisaks tuli avatavaks teha tagaluuk. Eelnevalt oli probleemiks akule ligipääs, tuli lahti kruvida terve korpus, mis oli üsna tülikas.




[yllar]




[yllar]

Tagaluuki hoiab "lukus" kaks magnetit



Alumise luugi piirik lisatud, et ei saaks üle väänata. Ülemisele luugile lisatud "amortisaator", mis hoiaks seda üleval.


Koostis: 3mm avaga messing toru, 4mm2 vasktraat, välgumihkli vedru

[yllar]

Spidoploki ja meediasüsteemi ehitus


Arduino mini + 128x32 OLED


Meediasüsteemi imiteerib miniatuurne mp3+FM pleier


Tegelikuses toimib ka. Salongis hetkel 2x2W kõlarid, uste sisse tuleb 2x1.8W kõlarid, tagumise istme taha tuleb 2x5W bassikad

[yllar]

Kogu elektroonikat kontrollib see:


Ajuks on arduino mega mini plaat. Raadiosidet peab NRF2401 võimendiga moodul. Programmeerimist saab teha üle bluetoothi või otse kaabliga. Auto pardal on 4x step-down moodulit (1x 3.3V, 2x 5V, 1x6V).

Kasutatavad väljundid:
5x 5A sot223 mosfet
15x 1A sot223 mosfet
10x servode juhtimine

lisaks hulgaliselt IO pinne mida saab veel kasutusele võtta

[yllar]

Peale algset veermiku seisu on vahetatud sillad, veljed, rehvid, amordikad




[yllar]

Pilt räägib enda eest


Puldist saab valida eraldi, millise difri lukustan või avan


Lisatud küljerauad
